Rozdzielacz do podłogówki 16 sekcji wymiary – kompletny przewodnik 2026
Parametry techniczne rozdzielacza 16-sekcyjnego INOX 1"

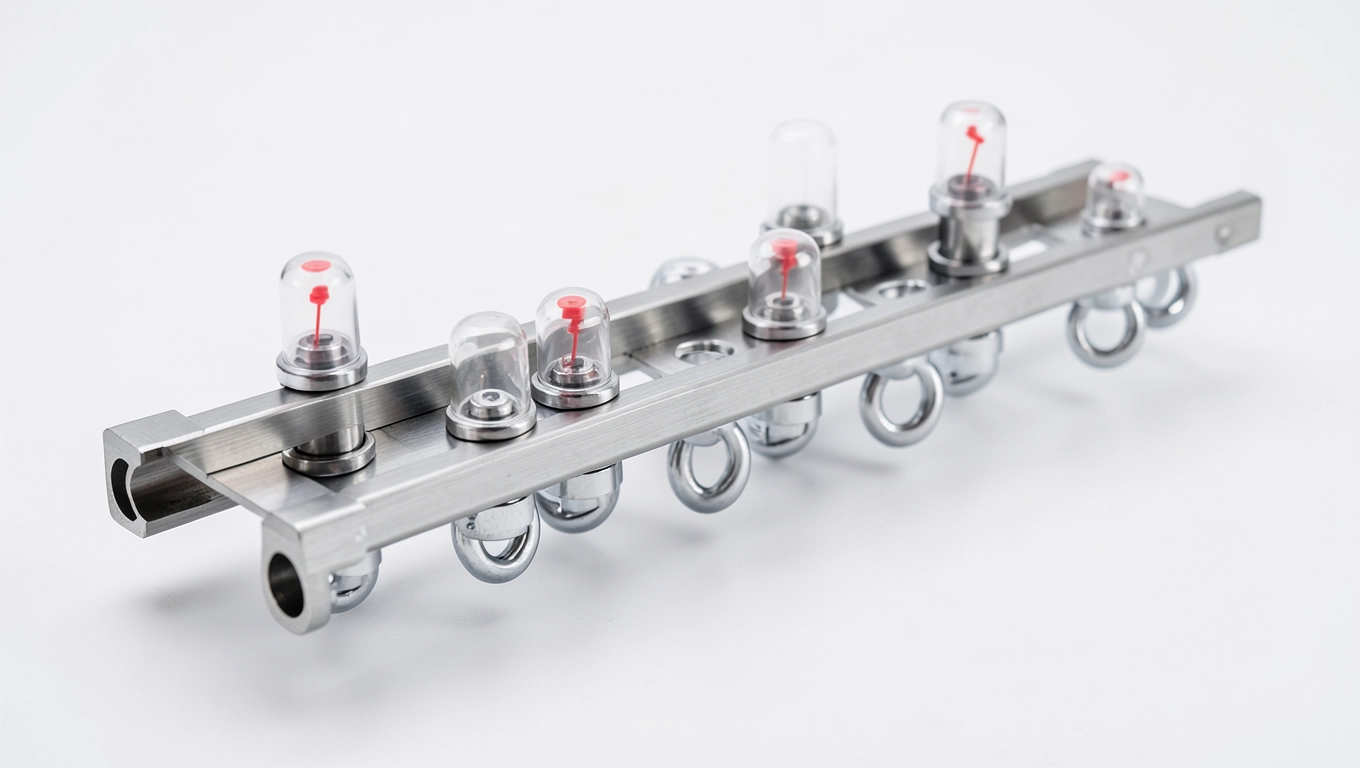

Rozdzielacz do podłogówki 16 sekcji w wersji INOX 1" to belka ze stali nierdzewnej 1.4301 (304) o profilu 40×41 mm i ściance 1,6 mm. Dobór tego gatunku stali nie jest przypadkowy, gdyż zawiera chrom i nikiel w proporcjach, które tworzą na powierzchni warstwę tlenku chromu. Warstwa ta samoczynnie odbudowuje się po kontakcie z tlenem, dzięki czemu element nie koroduje nawet przy stałej pracy w glikolu czy wodzie twardej. W odróżnieniu od mosiądzu, stal 304 nie oddaje jonów miedzi do medium, co chroni pompę ciepła i zawory przed osadzaniem się kamienia.
- Parametry techniczne rozdzielacza 16-sekcyjnego INOX 1"
- Wymiary rozdzielacza w zależności od liczby sekcji
- Montaż i regulacja rozdzielacza 16 obwodów w szafce
- Jak dobrać rozdzielacz 16 sekcji do powierzchni domu
Ciśnienie robocze tego rozdzielacza wynosi 6 bar, a próba szczelności 10 bar. Granica ta wynika z normy PN-EN 12952-12:2006, która reguluje wytrzymałość instalacji wodno-grzewczych na rozrywanie. Maksymalna temperatura medium to 70°C, a najniższa dopuszczalna to -10°C przy zastosowaniu roztworu glikolu etylenowego. Stężenie glikolu nie powinno przekraczać 50%, ponieważ powyżej tego progu mieszanka staje się zbyt lepka i obciąża pompę obiegową.
Przyłącza obwodów to GZ 3/4" eurokonus, czyli znormalizowany typ połączenia w polskim rynku instalacyjnym. Eurokonus pozwala na szybki montaż rury PEX, PE-RT lub alupex bez konieczności stosowania zaciskarek. Korek główny 1" pozwala na przyłączenie do rozdzielacza zarówno rury miedzianej, jak i PEX w zależności od konfiguracji kotłowni.
Na belce zasilającej (oznaczonej czerwoną naklejką) znajdują się przepływomierze 0-5 l/min, odpowietrznik automatyczny 1/2" oraz spust GZ 3/4". Przepływomierze działają na zasadzie pływaka w przezroczystej rurce, gdzie wysokość uniesienia pływaka odpowiada natężeniu przepływu. Ten mechanizm pozwala na ręczną kalibrację każdej pętli bez konieczności używania manometrów różnicowych.
Belka powrotna (niebieska naklejka) zawiera zawory termostatyczne z gwintem M30×1,5. Ten konkretny gwint jest standardem dla siłowników termoelektrycznych, więc każdy sterownik przewodowy lub bezprzewodowy pasuje bez adapterów. Pokrętła ręczne pozwalają na ustawienie wstępne przepływu, co ma znaczenie przy rozruchu instalacji, zanim zostaną zamontowane głowice termiczne.
Cały zestaw waży 10,5 kg bez wypełnienia wodą i ma wymiary 904×350×100 mm (szerokość × wysokość × głębokość). Te wymiary rozdzielacza do podłogówki 16 sekcji przekładają się na konkretne wymagania szafki montażowej. Szerokość 904 mm wymaga szafki natynkowej lub podtynkowej o minimalnej szerokości wewnętrznej 950 mm, aby umożliwić przyłączenie rur z boków.
Wymiary rozdzielacza w zależności od liczby sekcji
Rozdzielacz do podłogówki występuje w wariantach od 2 do 16 sekcji. Wszystkie wersje mają stałą wysokość 350 mm i głębokość 100 mm, a jedynym zmiennym parametrem jest szerokość całkowita. Wynika to z modułowej budowy belki, gdzie każda sekcja zajmuje dokładnie 50 mm, a różnica między wariantami wynika z liczby powtarzanych segmentów.
Tabela poniżej pokazuje zależność między liczbą obwodów a szerokością:
| Indeks | Liczba sekcji | Szerokość |
|---|---|---|
| D/S-RN-OP-2 | 2 | 204 mm |
| D/S-RN-OP-4 | 4 | 304 mm |
| D/S-RN-OP-6 | 6 | 404 mm |
| D/S-RN-OP-8 | 8 | 504 mm |
| D/S-RN-OP-10 | 10 | 604 mm |
| D/S-RN-OP-12 | 12 | 704 mm |
| D/S-RN-OP-14 | 14 | 804 mm |
| D/S-RN-OP-16 | 16 | 904 mm |
Rozstaw kolektorów między belką zasilającą a powrotną wynosi 210 mm. Rozstaw ten jest zgodny z normą DIN 4725 i pozwala na zastosowanie standardowych uchwytów montażowych. Belki są łączone w pary za pomocą uchwytów ze stali ocynkowanej z wkładkami EPDM, które tłumią drgania przenoszone z instalacji na ścianę.
Przy wyborze szafki trzeba uwzględnić nie tylko samą szerokość rozdzielacza, ale także przestrzeń potrzebną na zagięcie rur przyłączeniowych. Rura PEX 16 mm wymaga minimalnego promienia gięcia 80 mm, więc po obu stronach rozdzielacza trzeba zostawić przynajmniej 100 mm luzu. W praktyce szafka o szerokości wewnętrznej 1100 mm bez problemu pomieści rozdzielacz 16-sekcyjny z kompletem przyłączy.
Głębokość 100 mm wymaga szafki o minimalnej głęb montażowej 120 mm, jeśli rozdzielacz ma być zamontowany natynkowo bez dodatkowych przyłączy. W przypadku montażu podtynkowego głębokość wnęki powinna wynosić 110-130 mm. Te wymiary szafki montażowej są powtarzalne dla wszystkich wariantów od 2 do 16 sekcji.
Montaż i regulacja rozdzielacza 16 obwodów w szafce
Belki rozdzielacza montuje się na uchwytach z wkładkami antywibracyjnymi. Uchwyt powinien być przymocowany do ściany kotłowni lub korytarza na wysokości 60-120 cm od posadzki. Ta wysokość zapewnia swobodny dostęp do przepływomierzy i zaworów bez konieczności schylania się, a jednocześnie ułatwia odpowietrzanie instalacji po napełnieniu.
Schemat podłączenia wygląda następująco:
Kotłownia │ ├── Zawór mieszający / pompa ciepła │ ├── Rozdzielacz zasilający (czerwona belka) │ ├── Pętla 1 ──► Pokój 1 │ ├── Pętla 2 ──► Pokój 2 │ ├── ... │ └── Pętla 16 ──► Pokój 16 │ ├── Rozdzielacz powrotny (niebieska belka) │ ├── Powrót pętli 1 │ ├── Powrót pętli 2 │ ├── ... │ └── Powrót pętli 16 │ └── Powrót do źródła ciepła
Przed napełnieniem instalacji wodą trzeba ją przepłukać, aby usunąć opiłki, resztki folii i inne zanieczyszczenia. Płukanie odbywa się przy otwartych zaworach rozdzielacza, z wodą przepływającą z prędkością minimum 1,5 m/s. Pominięcie tego etapu prowadzi do zatkania przepływomierzy i zaworów termostatycznych w ciągu pierwszych tygodni eksploatacji.
Regulacja polega na ustawieniu przepływomierzy na wartości 1,5-2 l/min na każdą pętlę. Wartość ta wynika z założenia, że jedna pętla ogrzewa około 10-15 m² powierzchni przy standardowej różnicy temperatur 5-10°C. Wyższe przepływy nie poprawiają komfortu cieplnego, a jedynie zwiększają zużycie energii przez pompę obiegową.
Rozdzielacz do podłogówki 16 sekcji współpracuje z siłownikami termoelektrycznymi montowanymi na zaworach M30×1,5. Siłownik pobiera prąd tylko w momencie otwierania lub zamykania zaworu, a w stanie spoczynku nie pobiera energii. Dzięki temu 16 siłowników zużywa łącznie około 20 W mocy w szczycie pracy.
Montaż natynkowy
Wymaga szafki o wymiarach 950×400×150 mm lub większej. Łatwy dostęp do przyłączy i zaworów, widoczna estetyka metalowej obudowy, szybki montaż bez kucia ścian. Wadą jest zajmowanie miejsca w kotłowni.
Montaż podtynkowy
Wymaga wnęki 1100×400×130 mm w ścianie. Estetyczny efekt końcowy, brak widocznych elementów instalacji, lepsze wykorzystanie przestrzeni. Montaż wymaga kucia i precyzyjnego wykończenia tynkiem lub płytkami.
Wybór między montażem natynkowym a podtynkowym zależy od etapu budowy. W nowym domu lepiej zaplanować montaż podtynkowy jeszcze przed tynkowaniem ścian, aby uniknąć kucia po wykończeniu wnętrz. W istniejącym budynku rozdzielacz montuje się zwykle natynkowo w kotłowni lub garażu.
Jak dobrać rozdzielacz 16 sekcji do powierzchni domu
Rozdzielacz 16-sekcyjny obsługuje domy o powierzchni 150-250 m², pod warunkiem że straty ciepła mieszczą się w granicach 50-80 W/m². Te widełki wynikają z założenia, że jedna pętla ogrzewa 10-15 m² powierzchni użytkowej, a 16 pętli pokrywa cały dom parterowy lub piętro domu piętrowego z osobnymi obwodami na każdą kondygnację.
Wzór na liczbę pętli wygląda następująco: liczba_pętli = powierzchnia / 10. Dla domu 200 m² daje to 20 pętli, co wymagałoby dwóch rozdzielaczy po 10 sekcji lub jednego 20-sekcyjnego. W praktyce jednak stosuje się nieco większe pętle (12-15 m²), więc realne zapotrzebowanie to 13-17 pętli, co dokładnie mieści się w zakresie rozdzielacza 16-sekcyjnego.
| Powierzchnia domu | Liczba sekcji | Optymalna długość pętli |
|---|---|---|
| 50 m² | 4 | 50-75 m |
| 100 m² | 8 | 75-100 m |
| 150 m² | 12 | 100-120 m |
| 200 m² | 16 | 100-130 m |
| 250 m² | 20 | 100-130 m |
Pompy ciepła pracują w niskich temperaturach zasilania, zwykle 30-45°C, co idealnie pasuje do parametrów tego rozdzielacza. Kotły kondensacyjne również współpracują dobrze, szczególnie w trybie pogodowym, gdy temperatura zasilania spada do 35°C w dni o temperaturze zewnętrznej powyżej 5°C. W obu przypadkach stal INOX wytrzymuje bez problemu wieloletnią eksploatację w tych warunkach.
Kiedy wybrać sam rozdzielacz, a kiedy grupę pompową z modułem mieszającym? Sam rozdzielacz wystarczy, gdy źródło ciepła (pompa ciepła lub kocioł) samo zapewnia temperaturę zasilania 30-50°C bez mieszania. Grupa pompowa z zaworem mieszającym jest potrzebna, gdy kocioł pracuje w wyższej temperaturze (60-70°C) i trzeba ją obniżyć dla podłogówki. W domach z pompą ciepła najczęściej stosuje się sam rozdzielacz bez dodatkowego modułu.
Optymalna hydraulika zakłada 8-12 pętli na jeden rozdzielacz. Powyżej 12 pętli pojawia się problem zbyt dużego oporu hydraulicznego, co wymusza mocniejszą pompę obiegową i zwiększa koszty eksploatacji. Rozdzielacz 16-sekcyjny stanowi górną granicę sensownego zastosowania jednego modułu.
Kiedy wybrać 16 sekcji
Dom 150-250 m² z pompą ciepła lub kotłem kondensacyjnym. Jeden obieg grzewczy obsługujący cały dom. Konieczność podziału na strefy z osobną regulacją temperatury w każdym pomieszczeniu.
Kiedy wybrać 8-10 sekcji
Dom 80-120 m² z prostą hydrauliką. Ogrzewanie tylko parteru lub tylko piętra. Współpraca z dwoma rozdzielaczami w systemie kaskadowym zamiast jednego dużego.
Checklist: Dobór rozdzielacza 16-sekcyjnego w 5 krokach
- Oblicz powierzchnię ogrzewaną i podziel przez 12-15 m², aby uzyskać liczbę pętli
- Sprawdź straty ciepła budynku (50-80 W/m² dla domu pasywnego, 100-120 W/m² dla standardowego)
- Określ natężenie przepływu: 1,5-2 l/min na pętlę przy różnicy temperatur 5-10°C
- Dobierz źródło ciepła: pompa ciepła lub kocioł kondensacyjny zapewnia niskie temperatury zasilania
- Zaplanuj szafkę montażową: minimum 950×400×130 mm dla montażu natynkowego
Przed zakupem warto też zweryfikować dostępność części zamiennych, takich jak przepływomierze, zawory termostatyczne czy uszczelki EPDM. Rozdzielacz do podłogówki to element eksploatowany przez 20-30 lat, więc dostępność serwisowa ma realne znaczenie. Przepływomierz kosztuje około 15-25 PLN i powinien być łatwo wymienialny bez konieczności opróżniania całej instalacji.
Porównanie materiałów wykonania belki rozdzielacza do podłogówki pokazuje wyraźne różnice w cenie i trwałości:
| Materiał | Cena za sekcję (PLN brutto) | Trwałość | Zastosowanie |
|---|---|---|---|
| Stal INOX 304 | 85-110 PLN | 25-30 lat | Pompy ciepła, glikol, woda twarda |
| Mosiądz CW617N | 70-95 PLN | 15-20 lat | Kotły gazowe, klasyczne instalacje |
| Stal czarna malowana | 40-60 PLN | 8-12 lat | Instalacje tymczasowe, garaże |
Rozdzielacz INOX kosztuje średnio 1500-1800 PLN za wariant 16-sekcyjny wraz z uchwytami i akcesoriami. Cena za sekcję waha się od 85 do 110 PLN brutto w zależności od dostawcy i regionu Polski. Do tego trzeba doliczyć koszt szafki montażowej (200-500 PLN) oraz siłowników termoelektrycznych (40-60 PLN za sztukę), co w konfiguracji 16-obwodowej daje łączny koszt materiałów około 2500-3000 PLN.
Ten rozdzielacz nie sprawdzi się w instalacjach z kotłami węglowymi na wysoką temperaturę (80-90°C), gdzie ryzyko korozji stali INOX wzrasta przy braku inhibitorów. Nie nadaje się też do systemów z twardą wodą powyżej 20°dH bez wcześniejszego zmiękczania, gdyż osad kamienia szybko zatyka przepływomierze. W takich warunkach lepiej sprawdza się mosiądz, który jest bardziej odporny na twardą wodę.
Rozdzielacz z przepływomierzami 16 sekcji stanowi kompletne rozwiązanie dla domu 150-250 m² z nowoczesnym źródłem ciepła. Parametry 6 bar, 70°C, roztwór glikolu do 50% oraz stal 1.4301/304 spełniają wymagania polskich norm instalacyjnych i pozwalają na wieloletnią bezobsługową pracę.
Źródła danych: PN-EN 12952-12:2006 (Instalacje wodno-grzewcze), DIN 4725 (rozstaw kolektorów), karty katalogowe producentów rozdzielaczy INOX, norma EN 12502 (ochrona przed korozją), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych budynków (Dz.U. 2019 poz. 1065).
