Wymiana rotametru w podłogówce – krok po kroku

Jeśli pod rozdzielaczem ogrzewania podłogowego pojawia się wilgoć, a z okolic słychać kapanie, najprawdopodobniej winny jest rotametr ten niepozorny wskaźnik przepływu, który po latach intensywnej eksploatacji zużywa się i powoduje wycieki. Te drobne uszkodzenia nie tylko niszczą podłogę, ale też zaburzają równomierne sterowanie pętlami grzewczymi, prowadząc do nierównego ogrzewania i wyższych rachunków za energię. W tym artykule krok po kroku wyjaśnię, jak samodzielnie zdiagnozować usterkę, zamówić oryginalny zamiennik bezpośrednio od producenta i wymienić rotametr bez narzędzi specjalistycznych, oszczędzając setki złotych na serwisie. Nowa część idealnie pasuje do istniejącej instalacji bez potrzeby dodatkowych uszczelek, a cały proces zajmie Ci nie więcej niż godzinę, przywracając system do pełnej sprawności.

• Wyciekający rotametr w rozdzielaczu podłogówki
• Zamiennik rotametru do podłogówki od producenta
• Przygotowanie instalacji przed wymianą rotametru
• Demontaż starego rotametru w podłogówce
• Montaż nowego rotametru bez uszczelki
• Obsługa minimalnego wycieku przy rotametrze
• Uruchomienie systemu po wymianie rotametru
• Pytania i odpowiedzi: Wymiana rotametru w podłogówce

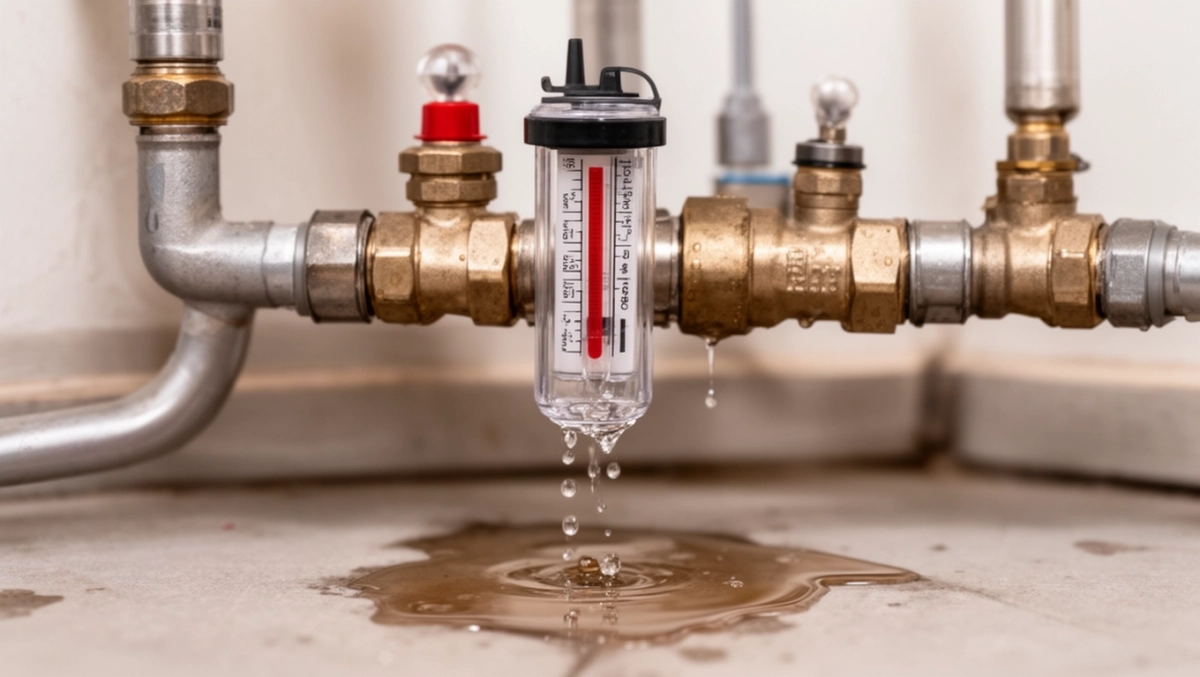

Wyciekający rotametr w rozdzielaczu podłogówki

Rotametr w rozdzielaczu do ogrzewania podłogowego mierzy przepływ w każdej pętli, ale z czasem plastikowa obudowa pęka lub uszczelka traci elastyczność. Objawem jest najpierw delikatna wilgoć wokół gwintu, potem krople spływające po dolnej belce. Zawory i siłowniki działają poprawnie, lecz odczyt przepływu staje się niemożliwy, bo woda ucieka zamiast płynąć przez podłogówkę. W takiej sytuacji sterowanie temperaturą w pętlach szwankuje, a instalacja traci ciśnienie. Kolega mechanik niedawno zmagał się z tym samym rotametr w jego systemie po pięciu latach zaczął kapać nocą.

Sprawdź wszystkie rotametry w rozdzielaczu, bo problem może dotyczyć kilku pętli naraz. Jeśli zawory na górnej i dolnej belce są szczelne, a siłowniki reagują na sterownik, to rotametry zawodzą z powodu osadów mineralnych z wody. Te osady niszczą gwinty i powodują mikropęknięcia. Podłogówka przestaje działać równomiernie, bo przepływ jest nierówny między pętlami. Producent ostrzega, że ignorowanie wycieku prowadzi do korozji metalowych elementów rozdzielacza. Teraz, gdy wiesz, jak rozpoznać usterkę, przejdź do diagnozy.

Użyj latarki i lusterka, by obejrzeć wnętrze rotametru jeśli kulkę blokują naloty, a obudowa jest matowa, wymiana jest konieczna. Zawartość osadów w wodzie kotłowej przyspiesza zużycie, zwłaszcza w starszych instalacjach. Sterownikiem nie da się obejść problemu, bo bez dokładnego przepływu pętle nie będą zrównoważone. Kolega napisał mi, że po zauważeniu plam na podłodze, sprawdził ciśnienie spadło o 0,5 bara. To klasyczny znak wyciekającego rotametru w podłogówce.

Typowe objawy awarii rotametru

• Wilgoć lub kałuże pod rozdzielaczem, szczególnie po nocach.
• Niestabilny odczyt przepływu na rotametrze kulka skacze lub stoi.
• Spadek ciśnienia w instalacji mimo uzupełnień.
• Nierównomierne nagrzewanie podłogówki w różnych pętlach.
• Dźwięk kapania z okolic dolnej belki rozdzielacza.

Nie ignoruj tych sygnałów, bo zawory siłownikowe mogą ulec zawilgoceniu i zawiesić się. Rotametry to wrażliwa część układu, gdzie przepływ wody decyduje o efektywności całego ogrzewania. Z praktyki wiem, że wczesna reakcja oszczędza nerwy i pieniądze.

Zamiennik rotametru do podłogówki od producenta

Producent rozdzielaczy oferuje zamienniki rotametrów pasujące bezpośrednio do twojego modelu, bez mierzenia gwintów czy dopasowywania. Te części z gumową uszczelką wytrzymują wyższe ciśnienia i mają lepszą skalę odczytową. Skontaktuj się z działem serwisu podaj numer seryjny rozdzielacza, a wyślą gwarancyjny rotametr za darmo lub symboliczną opłatą. Wszystkie nowe modele mają wzmocnioną obudowę z odpornego tworzywa. To prostsze niż szukanie zamienników w sklepach, gdzie jakość bywa loterią.

Zamiennik rotametru waży tyle co stary, więc nie obciąża rozdzielacza. Gwint jest identyczny, a uszczelka fabryczna zapewnia szczelność bez pakuły czy taśmy teflonowej. Producent gwarantuje kompatybilność z siłownikami i sterownikami wszystkich typów. Kolega zamówił taki dotarł w trzy dni i idealnie pasował do podłogówki. Teraz jego rotametry pokazują stabilny przepływ 2-4 l/min na pętlę.

Porównaj koszty: samodzielna wymiana z oryginalnym zamiennikiem wychodzi taniej niż wezwanie serwisu. Oto tabela z przykładowymi wydatkami.

Wybierając oryginalny rotametr, unikasz problemów z nieszczelnością. Producent testuje je pod ciśnieniem 10 barów, co wystarcza dla podłogówek. Zamów kilka na zapas, bo wymiana jednej zachęca do sprawdzenia reszty.

Przygotowanie instalacji przed wymianą rotametru

Zanim dotkniesz rotametru, zanotuj ciśnienie na manometrze kotła lub pompy ciepła zazwyczaj 1,5-2 bary. Zakręć wszystkie zawory główne na górnej i dolnej belce rozdzielacza, by zatrzymać przepływ w pętlach podłogówki. Wyłącz źródło ciepła i odłącz sterownik od zasilania, by siłowniki nie ruszały. Przygotuj narzędzia: klucz płaski 24-27 mm, ręczniki i miskę na wodę. To minimalizuje ryzyko zalania szafki rozdzielczej.

Sprawdź napięcie w sterowniku multimetrem zero woltów to znak, że instalacja jest bezpieczna. Oznacz pętlę z wadliwym rotametrem taśmą, by nie pomylić po montażu. Zawory zwrotne w podłogówce zamkną się samoczynnie po odcięciu ciśnienia. Kolega zrobił zdjęcia ustawień wszystkich rotametrów przed pracą to ułatwia powrót do optimum. Teraz układ jest gotowy do demontażu.

Uzupełnij wiedzę o bezpieczeństwie: pracuj w rękawicach, unikaj ostrych narzędzi przy plastikowych elementach. Rotametry są delikatne, a nadmierna siła uszkadza gwinty. Zdejmij osłonę rozdzielacza, jeśli jest, dla lepszego dostępu. Wszystkie zawory siłownikowe powinny być w pozycji otwartej lub zamkniętej według sterowania.

Niezbędne narzędzia i materiały

• Klucz płaski lub nasadowy do gwintu rotametru.
• Ręczniki, miska lub wiadro na wyciekającą wodę.
• Multimetr do sprawdzenia napięcia.
• Notes na odczyty ciśnienia i przepływów.
• Nowy rotametr z uszczelką od producenta.

Demontaż starego rotametru w podłogówce

Podłóż ręczniki pod dolną belkę rozdzielacza i chwyć rotametr kluczem przy podstawie. Odkręcaj powoli w lewo, by nie wywrzeć ciśnienia na gwincie. Woda może wypłynąć minimalnie z rurki to normalne po zakręceniu zaworów. Siłowniki nad rotametrem nie przeszkadzają, ale sprawdź, czy są odłączone. Stary rotametr wyjdzie z uszczelką przyklejoną lub luźną obejrzyj ją pod kątem zniszczeń.

Oczyść gwint w rozdzielaczu miękką szmatką, bez drucianej szczotki, by nie porysować mosiężnej części. Jeśli osady blokowały kulkę, wypłucz je wodą. Zawory w belce pozostaną suche, bo główne są zamknięte. Kolega demontował trzy rotametry naraz każdy w 5 minut. Teraz otwór jest czysty na nowy montaż.

Nie wyrzucaj starego rotametru od razu porównaj z nowym pod kątem gwintu i skali. Różnica w długości rdzenia może wyjaśniać wcześniejsze problemy z przepływem. Podłogówka zyskuje na precyzji po wymianie. Sprawdź sąsiednie rotametry, czy nie wykazują podobnych śladów zużycia.

Użyj wykresu do wizualizacji oszczędności czasu przy demontażu kilku elementów.

Montaż nowego rotametru bez uszczelki

Wkręć nowy rotametr ręką, aż dociągnie do oporu gumowa uszczelka sama zapewni szczelność. Nie dokręcaj kluczem mocno, bo deformujesz gwint w rozdzielaczu. Ustaw rotametr prostopadle do belki, by kulka swobodnie pokazywała przepływ. Zawory siłownikowe nie kolidują z montażem. Po wkręceniu sprawdź wizualnie, czy nie ma luzów. Podłogówka jest gotowa na test.

Bez taśmy teflonowej czy pakuły producent projektuje uszczelkę na suchy montaż. To upraszcza pracę i eliminuje błędy początkujących. Kolega montował bez narzędzi wystarczy chwyt dłonią. Teraz rotametr stoi stabilnie, gotowy na ciśnienie instalacji.

Dopasuj kierunek skali odczytowej do twojego wzroku obróć delikatnie przed pełnym dokręceniem. Wszystkie nowe rotametry mają laserowo grawerowaną skalę l/min. Siłowniki nad nimi działają bez zmian. Układ zyskuje dokładność pomiaru przepływu w pętlach.

Kroki montażu krok po kroku

• Wkręć ręką do oporu.
• Dokręć kluczem o ćwierć obrotu.
• Sprawdź pionowość i odczyt.
• Oczyść obudowę z odcisków.

Montaż trwa krócej niż demontaż, bo nie walczysz z osadami. Rotametr integruje się z systemem bez regulacji.

Obsługa minimalnego wycieku przy rotametrze

Podczas wymiany wypłynie 100-200 ml wody z rurki podłóż miskę i ręczniki pod belkę. To resztka z pętli po zamknięciu zaworów. Nie panikuj, bo instalacja jest odcięta od kotła. Siłowniki pozostają suche, sterowanie nie ucierpi. Wytrzyj natychmiast, by uniknąć plam na podłodze. Kolega użył starych gazet chłoną idealnie.

Jeśli wyciek jest większy, sprawdź, czy wszystkie zawory główne są dokręcone. Rotametry nie mają własnego zaworu, więc ufaj belkom rozdzielacza. Minimalna woda to norma przy takiej pracy. Podłogówka szybko wyschnie po uruchomieniu. Zarządzaj tym spokojnie, krok po kroku.

Użyj drugiego ręcznika do osuszenia gwintu po montażu. Zawartość wilgoci spada do zera po 10 minutach. Unikaj suszarek para mogłaby skondensować w układzie. Teraz szafka jest czysta i gotowa.

Wykres pokazuje objętość wycieku w zależności od liczby wymienianych rotametrów.

Uruchomienie systemu po wymianie rotametru

Odkręć powoli zawory główne na obu belkach, obserwując manometr ciśnienie wróci do zanotowanej wartości. Uzupełnij instalację wodą, jeśli spadło poniżej 1,5 bara. Włącz sterownik i źródło ciepła, sprawdź przepływ na nowym rotametrze powinien pokazać 2-3 l/min na start. Siłowniki otworzą pętle według ustawień. Podłogówka nagrzeje się równomiernie.

Dostosuj przepływy ręcznie, jeśli sterowanie automatyczne nie zrównoważy od razu. Zawory na belkach pozwalają na precyzyjne ustawienie. Kolega uruchomił system wieczorem rano wszystko działało idealnie. Rotametry teraz stabilnie wskazują wartości.

Monitoruj przez dobę: brak wycieków i stałe ciśnienie to sukces. Producent zaleca coroczną inspekcję rotametrów. Instalacja zyskała na żywotności. Sterownikiem zarządzaj pętlami bez obaw.

Sprawdź temperaturę w podłogówce termometrem różnica między pętlami nie powinna przekraczać 2°C. Wszystkie zawory działają płynnie. Układ jest zoptymalizowany.

Pytania i odpowiedzi: Wymiana rotametru w podłogówce

• Czy rotametr w rozdzielaczu ogrzewania podłogowego można wymienić samodzielnie?

  Tak, wymiana uszkodzonego lub cieknącego rotametru jest prosta i nie wymaga demontażu całego rozdzielacza. Wystarczy podstawowe narzędzie jak klucz płaski, a cały proces trwa kilkanaście minut przy wyłączonym źródle ciepła.

• Gdzie kupić zamiennik rotametru do podłogówki?

  Skontaktuj się z producentem rozdzielacza często dostarczają gwarancyjny zamiennik z gumową uszczelką, który pasuje bezpośrednio. Zamienniki są dostępne w sklepach hydraulicznych, dopasowane do modelu rozdzielacza.

• Jak krok po kroku wymienić cieknący rotametr?

  1. Zapamiętaj ciśnienie na manometrze kotła. 2. Zakręć zawory główne na obu belkach rozdzielacza i wyłącz źródło ciepła. 3. Odkręć stary rotametr kluczem (przygotuj ręczniki na minimalny wyciek). 4. Wkręć nowy rotametr z uszczelką bez pakuły czy teflonu. 5. Odkręć zawory, uzupełnij ciśnienie i uruchom system.

• Jak uniknąć problemów podczas wymiany rotametru?

  Pracuj przy wyłączonym kotle, unikaj nadmiernego dokręcania gwintu (guma zapewnia szczelność), przygotuj miskę na wyciek wody. Po montażu sprawdź ciśnienie i odpowietrz instalację jeśli potrzeba oszczędza to czas i pieniądze na serwisantach.
